结构形式

外鼓式

光绘幅面

20"X24"(508mm X 610mm)

分辨率

3000/4000DPI、6000/8000DPI、9000/12000DPI

光栅方式

软件光栅化

最小线宽/线距

1mil/1mil

重合精度

±0.01mm

扫描方式

多束激光并行扫描

扫描速度

3分钟到13分钟，由精度和光束决定

光源类型

He-Ne 红激光，波长632.8nm

操作方式

暗室自动上片

适用菲林

进口0.17mm厚红光片、进口或国产0.1mm薄红光片

工作环境

AC 220V ± 2% ;温度22℃±10% ;湿度52±10%

外形尺寸(mm)

1160mm×750mm×1080mm

重量

260Kg

接口类型

与计算机接口信号均为TTL电平

简介

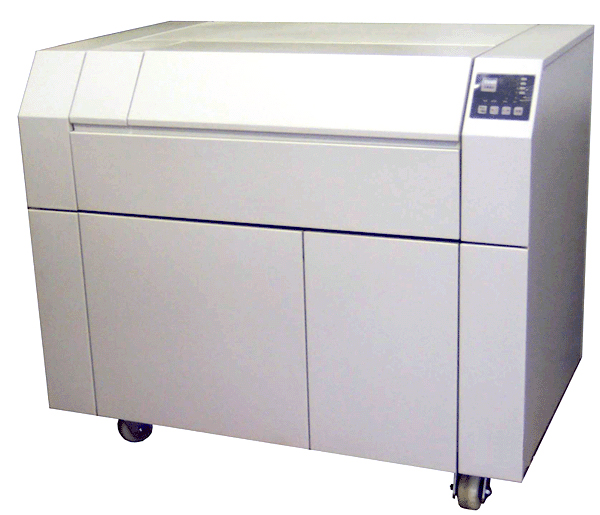

GV5008是自动高速型PCB行业CAD/CAM光绘输出设备,集精密机械、微电子、激光技术于一体、应用当今国际先进的零部件、元器件精心设计而成的高科技产品；采用低电压细分横向扫描系统，增设电压保护装置，能自动复位、自动联机、报警提示，品质更可靠、操作使用更人性化。GV5008以极高的性价比广泛应用于生产高精密的双面板和高密度多层板电子线路板厂家及高精度要求的PCB输出中心。
